WBR3模组规格书

产品概述

WBR3 是由涂鸦智能开发的一款低功耗嵌入式 Wi-Fi+BLE 模块。它由一个高集成度的无线射频芯片 RTL8720CF 构成，内置了 Wi-Fi 网络协议栈和丰富的库函数。WBR3 还包含低功耗的 KM4 MCU，WLAN MAC，1T1R WLAN，最高主频 100MHz，内置 256K SRAM ，芯片内置 2Mbyte flash 和丰富的外设资源。 WBR3 是一个 RTOS 平台，集成了所有 Wi-Fi MAC 以及 TCP/IP 协议的函数库。用户可以基于这些开发满足自己需求的嵌入式 Wi-Fi 产品。

特性

1.置低功耗 KM4 MCU，可以兼作应用处理器 主频 100MHz

2.工作电压：3V-3.6V

3.外设：9×GPIOs, 1×UART, 1×Log_Tx

4.Wi-Fi/BLE 连通性

♦802.11 B/G/N20

 ♦通道 1-14@2.4GHz(CH1-11 for US/CA, CH1-13 for EU/CN)

 ♦支持 WPA/WPA2 安全模式

 ♦支持Bluetooth 4.2 Low Energy

 ♦802.11b 模式下+20dBm 的输出功率

 ♦支持 SmartConfig 功能（包括 Android 和 IOS 设备）

 ♦板载 PCB Onboard 天线

 ♦通过 CE,FCC 认证

 ♦工作温度：-20℃ to 85℃

应用领域

• 智能楼宇
• 智慧家居/家电
• 智能插座、智慧灯
• 工业无线控制
• 婴儿监控器
• 网络摄像头
• 智能公交
•

•

• 模块接口
• 尺寸封装

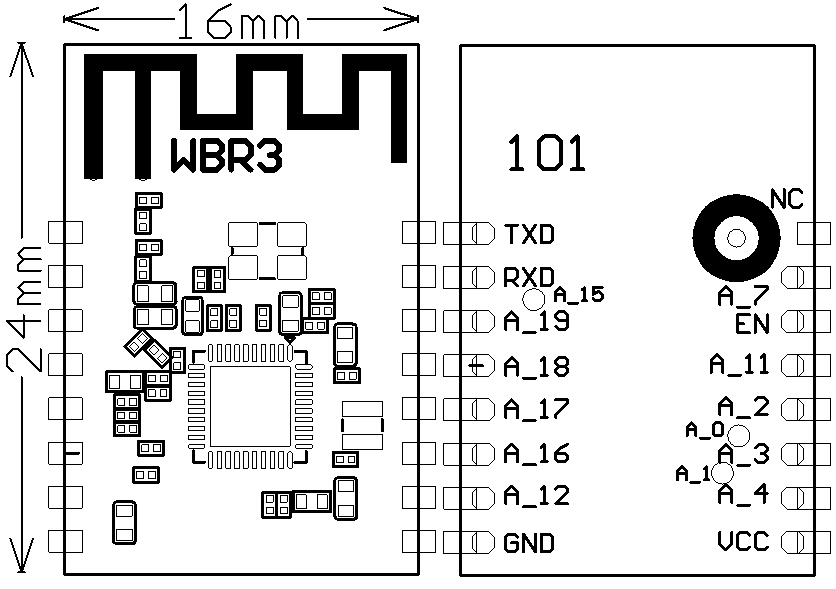

• WBR3 共有 2 排引脚（2×8），引脚间距为 2mm。 WBR3 尺寸大小：16±0.35 mm (W)×24±0.35 mm (L) ×2.9±0.15 mm (H)。WBR3尺寸图如下图所示：


引脚定义

工作条件

射频功耗

2.RX 连续接收时功耗

工作功耗

射频参数

基本射频参数

发射性能

1.TX连续发送性能

2.接收性能

天线信息

天线类型

只有 PCB 板载天线接入方式，天线增益 2.5dBi。

降低天线干扰

在 Wi-Fi 模块上使用 PCB 板载天线时，为确保 Wi-Fi 性能的最优化，建议模块天线部分和其他金属件距离至少在 15mm以上。

上电时序和复位

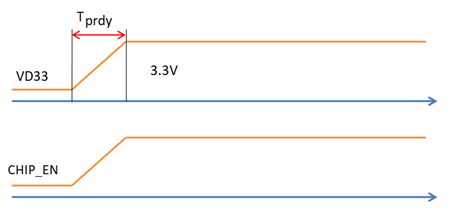

上电时序

RTL8720CF 芯片对上电时序有要求，建议3.3V电压从0V爬升到3.3V的时间在40mS之内.

复位

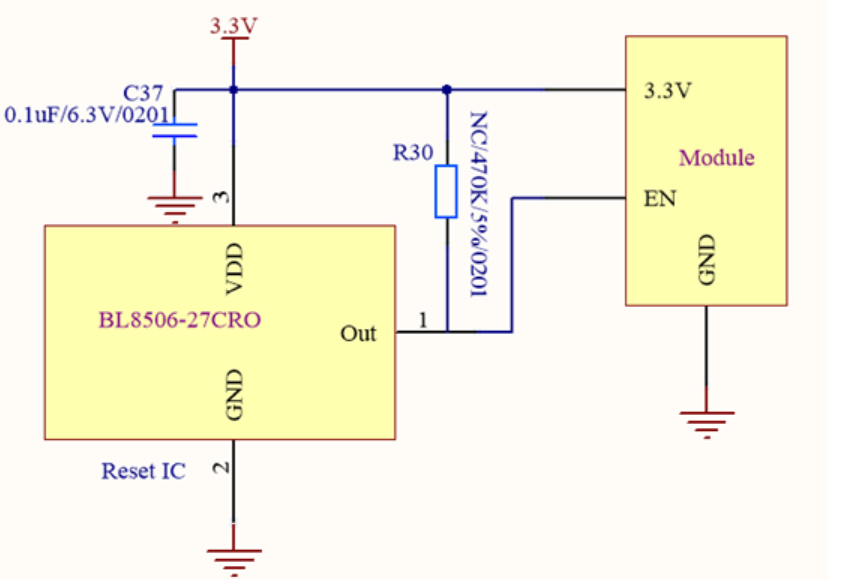

模块的底板设计时，模块的CHIP_EN脚预留复位IC，推荐IC型号为贝岭BL8506-27CRO，SOT23封装，参考电路如下（R30预留，可不贴）.

封装信息和生产指导

机械尺寸

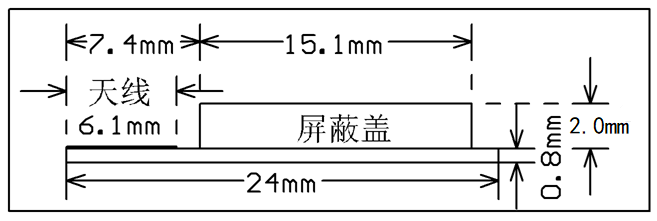

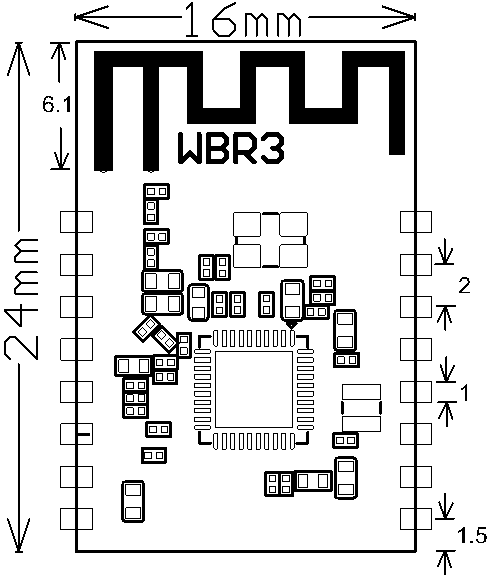

WBR3的PCB机械尺寸大小：16±0.35 mm (W)×24±0.35 mm (L) ×0.8±0.1 mm (H)。WBR3的机械尺寸如下图所示。

备注：默认的尺寸公差为± 0.35mm，关键尺寸如果客户有明确要求，请沟通后在规格书中进行明确的标定。

PCB推荐封装

WBR3 原理图引脚对应图

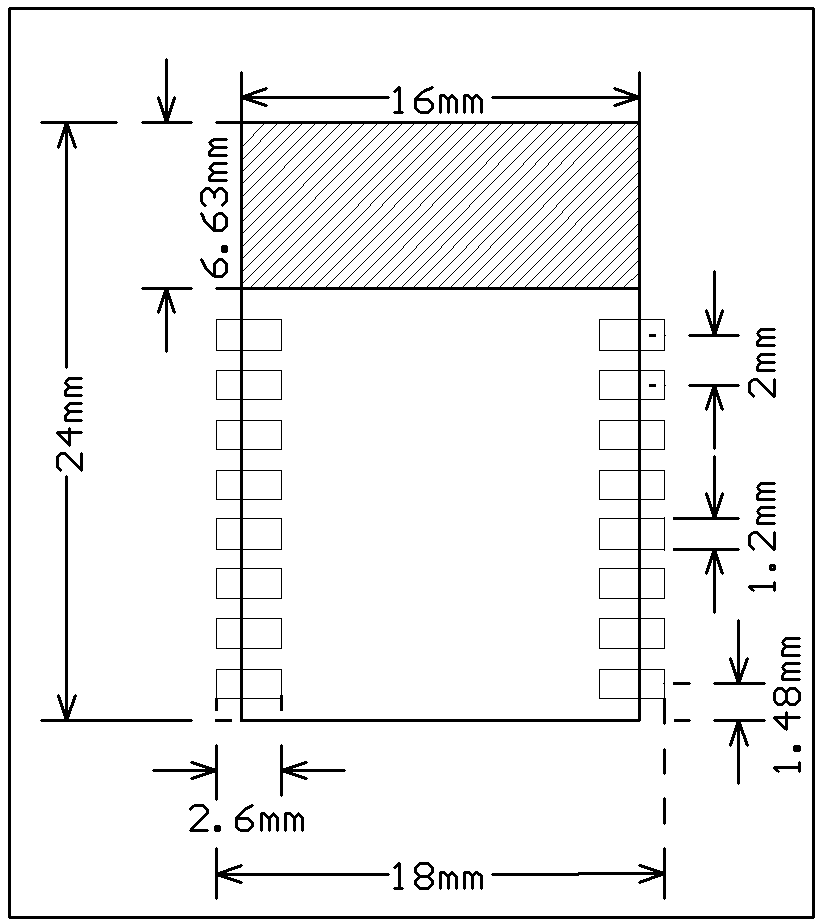

WBR3 PCB封装

生产指南

1.涂鸦出厂的邮票口封装模块必须由 SMT 机器贴片，并且拆开包装烧录固件后必须 24 小时内完成贴片，否则要重新抽真空包装，贴片前要对模块进行烘烤。

A. SMT 贴片所需仪器或设备： - 回流焊贴片机； - AOI 检测仪； - 口径 6-8mm 吸嘴；

B. 烘烤所需仪器或设备： - 柜式烘烤箱； - 防静电耐高温托盘； - 防静电耐高温手套；

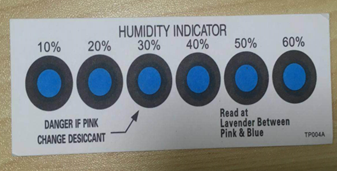

2. 涂鸦出厂的模块存储条件如下： - 防潮袋必须储存在温度＜30℃、湿度＜70%RH的环境中。 - 干燥包装的产品，保质期为从包装密封之日起 6 个月的时间。 - 密封包装内装有湿度指示卡：

3. 涂鸦出厂的模块需要烘烤，湿度指示卡及烘烤的几种情况如下所述： - 拆封时如果湿度指示卡读值 30%、40%、50% 色环均为蓝色，需要对模块进行持续烘烤 2 小时； - 拆封时如果湿度指示卡读取到 30% 色环变为粉色，需要对模块进行持续烘烤 4 小时； - 拆封时如果湿度指示卡读取到 30%、40% 色环变为粉色，需要对模块进行持续烘烤 6 小时； - 拆封时如果湿度指示卡读取到 30%、40%、50% 色环变为粉色，需要对模块进行持续烘烤 12 小时；

4. 烘烤参数如下： - 烘烤温度：125±5℃； - 报警温度设定：130℃； - 自然条件下冷却＜36℃后，即可进行 SMT 贴片； - 干燥次数：1 次； - 若烘烤后超过 12 小时没有焊接，请再次进行烘烤；

5. 如果拆封时间超过 3 个月，禁止使用SMT工艺焊接此批次模块，因为此 PCB 为沉金工艺，超过 3 个月后焊盘氧化严重，SMT 贴片时极有可能导致虚焊、漏焊，由此带来的种种问题我司不承担相应责任；

6. SMT 贴片前，请对模块进行 ESD（静电放电、静电释放）保护；

7. 为了确保回流焊合格率，首次贴片请抽取 10% 产品进行目测、AOI 检测，以确保炉温控制、器件吸附方式、摆放方式的合理性；之后的批量生产建议每小时抽取 5-10 片进行目测、AOI 检测。

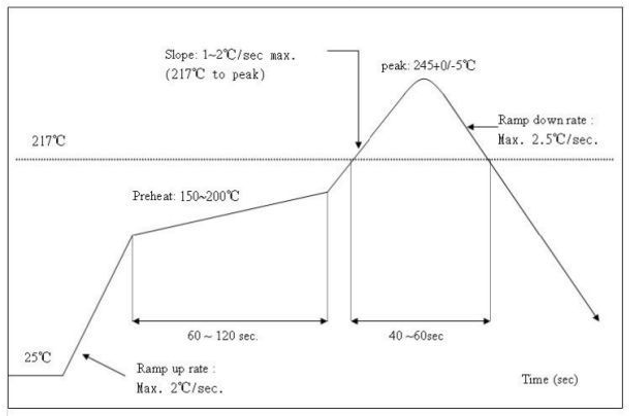

推荐炉温曲线

请根据回流焊曲线图进行 SMT 贴片，峰值温度 245℃ ，回流焊温度曲线如下图所示： Refer to IPC/JEDEC standard；Peak Temperature:<245℃；Number of Times：≤2 times

储存条件

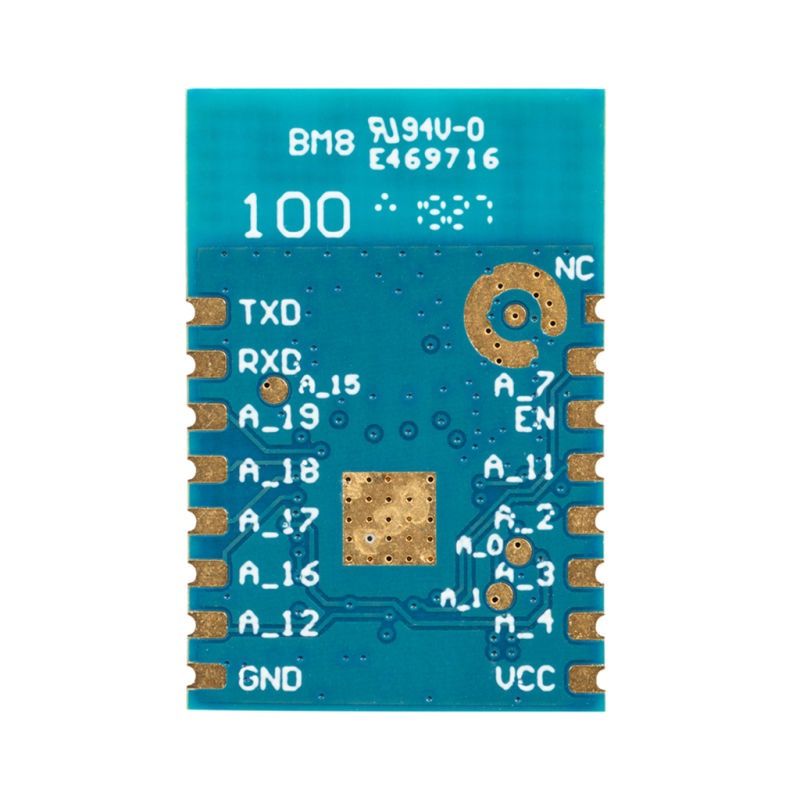

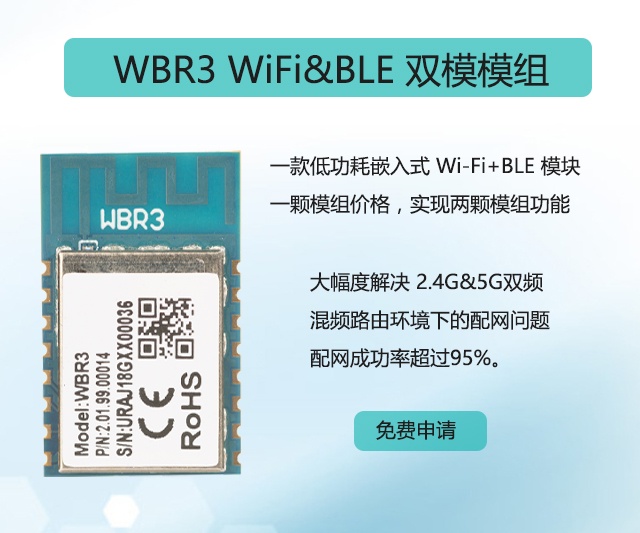

【产品图片展示】
