TechWiz LCD 3D应用：微液晶分子摩擦排布

在实际的摩擦过程中，液晶分子并不是按照摩擦方向均匀排布的，此软件的微扰法选项（Perturbation Method）允许液晶分子以类似于实际摩擦过程的方式移动，当使用了微扰方式时，液晶分子在表面取向中指定的摩擦角度相关的随机方向进行布。

1. 建模任务

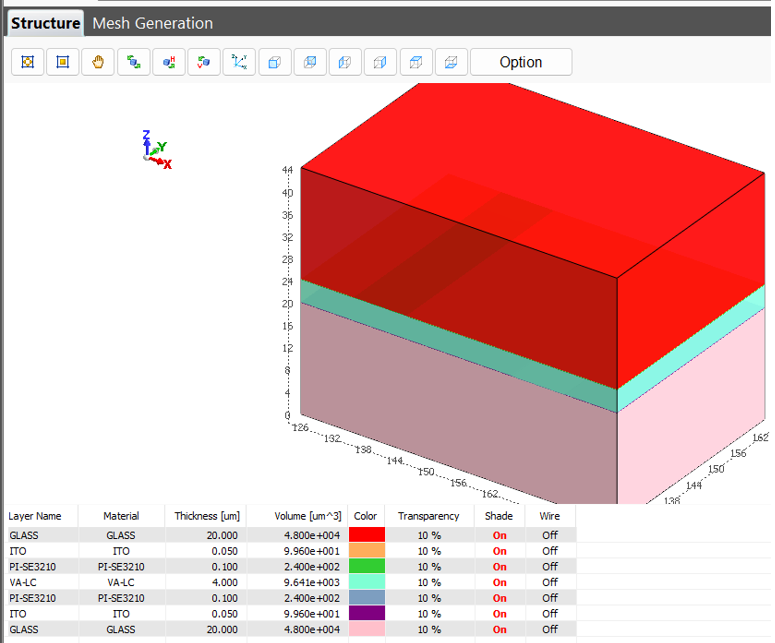

1.1堆栈结构

2. 建模过程

以下是建模过程中部分重要步骤的说明

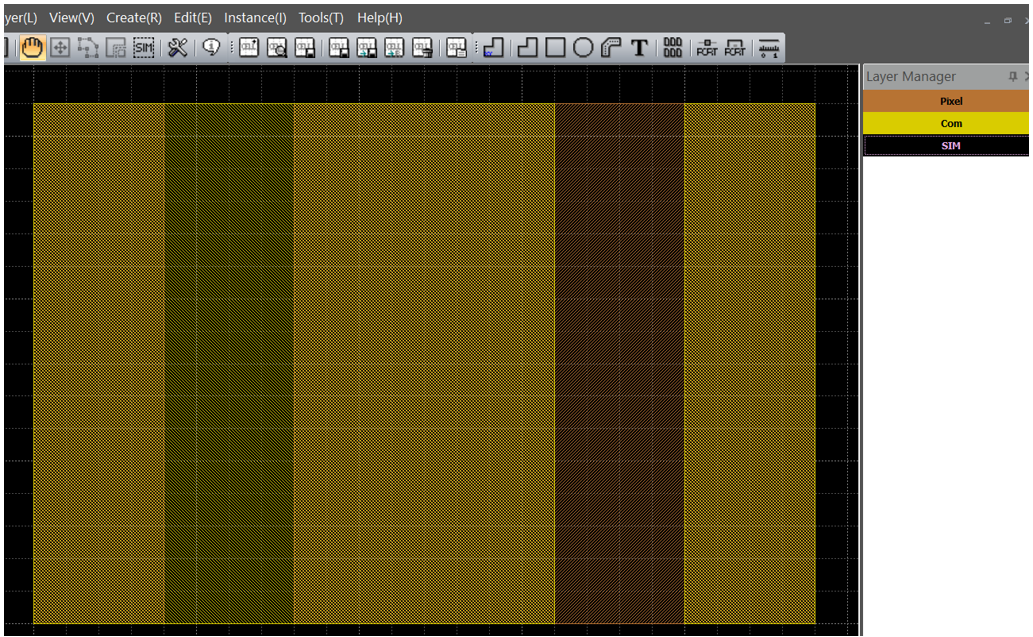

2.1在TechWiz Layout中创建结构（生成项目和mesh文件）

结构创建完成后在TechWiz LCD 3D中加载并进行相关参数设置

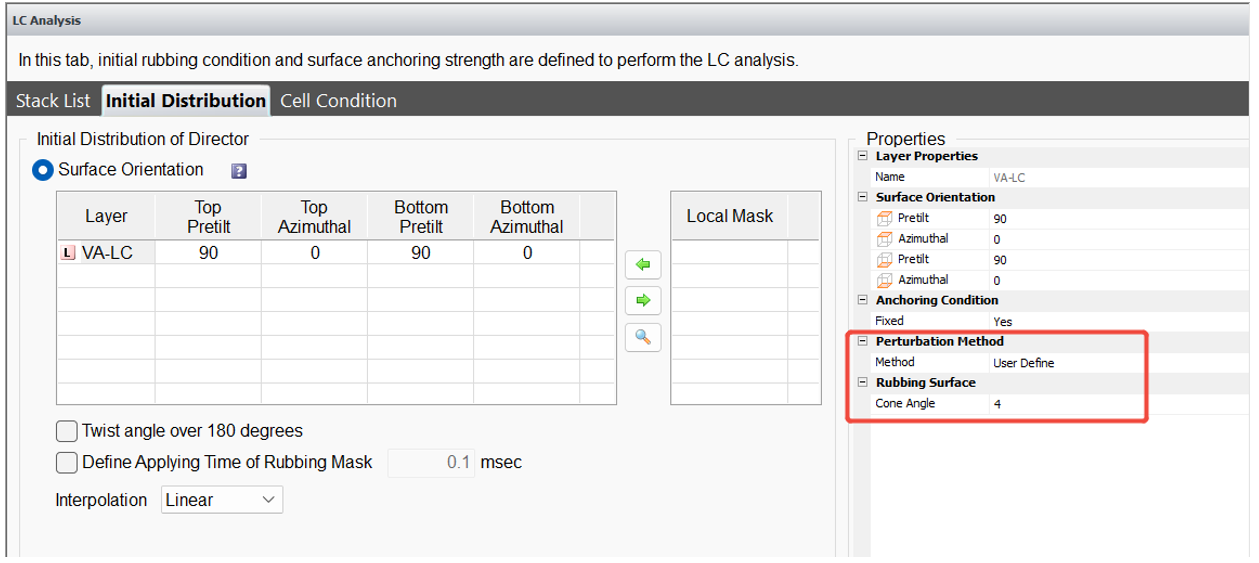

2.2在TechWiz LCD 3D软件中设置微扰方式为用户自定义，并设置微扰角度

2.3其它设置

此例仅对比使用微扰方式与否对结果的影响，因此可将像素电压设置为DC6v，设置合适的电压时间

3. 结果查看

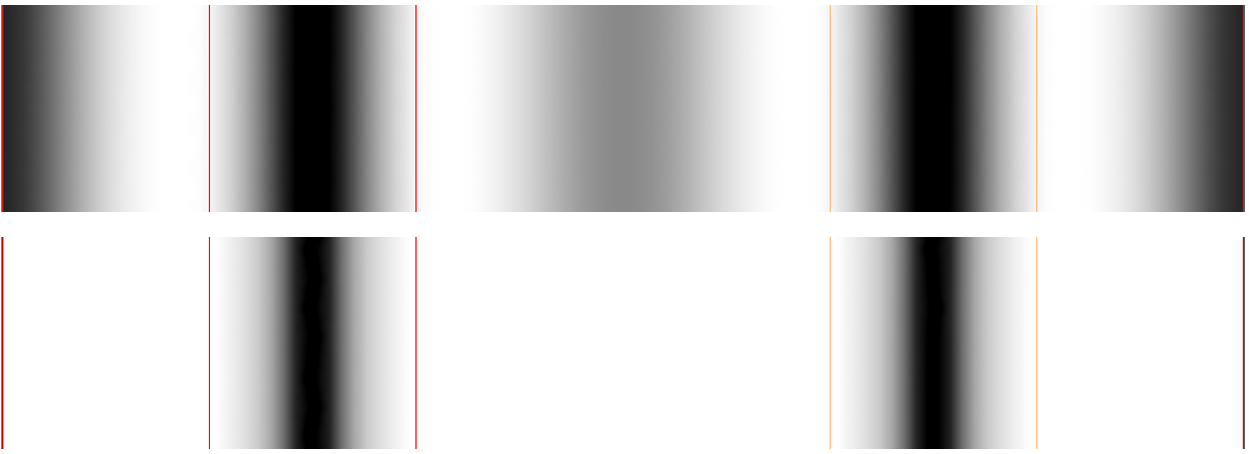

3.1 method设置为无微扰时5ms，15ms，30ms分别对应透过率如下

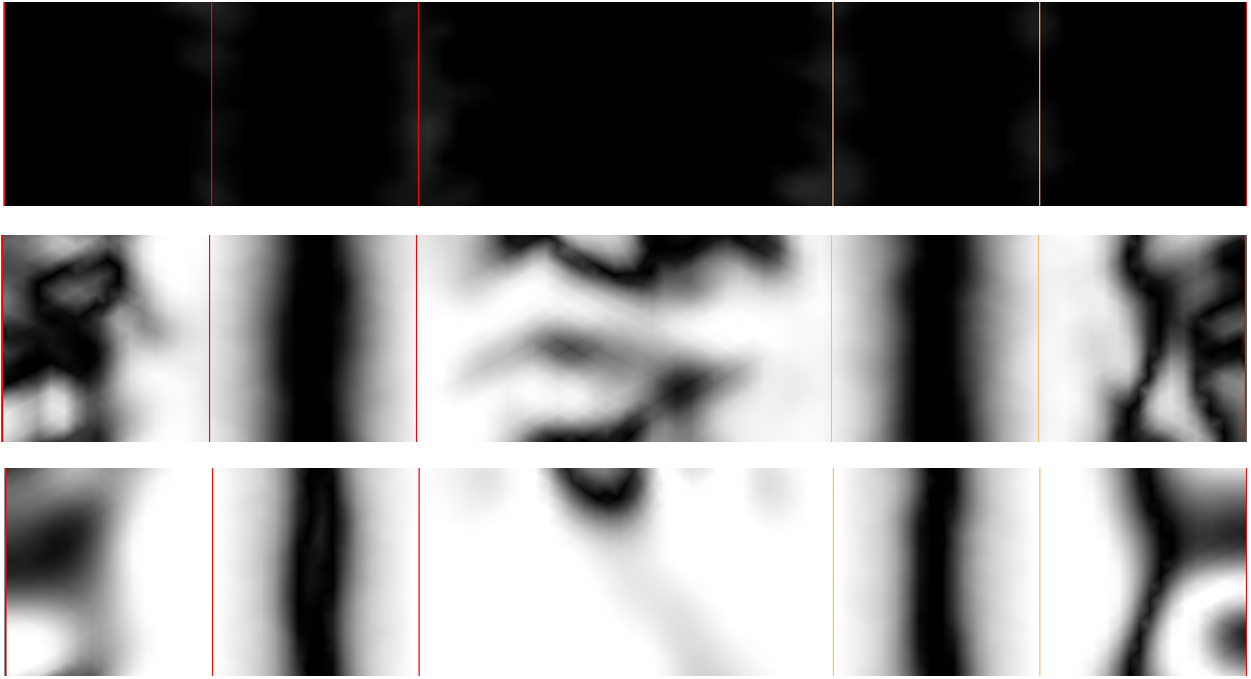

3.2 method设置为用户自定义时5ms，15ms，30ms分别对应透过率如下
