电子设备的 “心脏起搏器” 晶振，一文深度剖析

晶振是什么

在我们日常使用的各种电子设备中，从手机、电脑到智能手表，甚至汽车和工业控制系统，都存在着一个小小的元件，它如同电子设备的心脏，稳定地跳动，为整个系统提供精准的时间和频率基准，这就是晶振。也许你从未注意过它，但它却默默发挥着不可或缺的作用。

晶振，全称晶体振荡器（CrystalOscillator），是在电路中提供频率基准的被动元器件，能产生频率高度稳定的交流信号，使得电路工作在一个稳定的频率范围内，广泛应用于汽车、数字、电子等行业。简单来说，它就像是电子设备的“心跳起搏器”，为整个系统提供稳定的时钟信号，确保各个部件有条不紊地协同工作。

晶振的分类

晶振主要分为有源晶振和无源晶振。一般我们说的“晶振”指的是有源晶振，而无源晶振通常叫“晶体”，或者叫“谐振器”。有源晶振和无源晶两者最大的区别是：有源晶振自身即可起振，而无源晶振则需要外加专门的时钟电路才能起振。打个比方，有源晶振就像是自带发动机的汽车，可以独立启动并运行；而无源晶振则像是没有发动机的汽车，需要借助外部的动力（时钟电路）才能发动起来。

除了有源晶振和无源晶振，还有一些在特定的领域发挥着重要作用的晶振：

温补晶振（TCXO）：具有温度补偿功能，可以自动调整频率以补偿温度变化对晶体频率的影响。它采用特殊的温度补偿网络，通过热敏电阻感知环境温度的变化，并通过电压控制电路调整晶体谐振器的频率，使其与基准频率保持一致。温补晶振的频率稳定度通常在10-7~10-6量级，适用于对频率精度要求较高的应用，如GPS接收器、通信设备和卫星通信系统等。

恒温晶振（OCXO）：通过恒温控制来保持晶体谐振器的温度稳定。它利用加热电阻和温度传感器等元件，使晶体谐振器始终处在一个恒定的温度下工作，以此来减少因温度变化带来的频率波动。恒温晶振的频率稳定性通常优于温补晶振，在宽温度范围内，能保持高精度的频率输出，常用于对时钟精度要求非常高的应用，如卫星导航、无线通信基站、科学仪器和精密测量设备等。不过，它的启动时间相对较长，制造成本也相对较高。

压控晶振（VCXO）：其输出频率可以通过输入电压进行控制。通过改变控制电压，能够实现对振荡频率的调整，主要用于锁相环、频率合成器等电路中，在通信、雷达等领域有广泛应用。

不同类型的晶振各有特点，在实际应用中，需要根据具体的需求和场景来选择合适的晶振，以确保电子设备的稳定运行。

晶振的工作原理

压电效应

要理解晶振的工作原理，首先得从压电效应说起。1880年，法国物理学家皮埃尔・居里（PierreCurie）和雅克・居里（JacquesCurie）兄弟发现了压电效应，即某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷；当外力去掉后，它又会恢复到不带电的状态。反之，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失。这种机械能与电能之间相互转换的特性，正是晶振工作的基础。

在晶振中，常用的压电材料是石英晶体，它具有良好的压电性能和极高的稳定性。当在石英晶体的两个电极上施加交变电场时，根据逆压电效应，晶体会产生机械振动；而晶体的机械振动又会根据正压电效应产生交变电场，如此循环往复。

谐振原理

当外加交变电压的频率为某一特定值时，振幅明显加大，比其他频率下的振幅大得多，这种现象称为压电谐振，它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。

在晶振内部，石英晶体与振荡电路相连。当给晶振加上电源后，振荡电路会提供一个初始的电信号，激励石英晶体产生机械振动。由于压电效应，机械振动又会转化为电信号反馈给振荡电路。如此循环，晶振就能持续产生稳定的频率信号输出。

晶振有什么作用

**提供时钟信号：**晶振在电子系统中提供精确稳定的时钟信号，用于同步和控制各种操作。时钟信号决定了系统的工作频率和时间精度，对于数字系统、通信系统和计时系统等都起着至关重要的作用。

**确保数据传输的正确性：**在数据传输过程中，需要严格的时序同步，以确保数据的准确传递。晶振作为主时钟源，能够提供可靠的时钟信号，为数据的传输和处理提供准确的时间基准。

**实现信号稳定性：**晶振的振荡频率非常稳定，且受环境温度等因素的影响较小。它能够提供稳定的振荡信号，避免信号波动和时序偏移，保证系统的可靠性和稳定性。

**支持精确定时：**许多应用领域对于精确定时要求极高，如航空航天、科学仪器等。晶振提供的精确的时钟信号能够满足这些应用的需求，确保系统或仪器的精度和稳定性。

晶振作为一种重要的时钟源，通过晶体的谐振特性产生稳定的振荡信号，为电子系统提供精准的时间基准。它在同步、控制和数据传输等方面发挥着重要的作用。

晶振的应用领域

晶振作为电子设备的“心跳起搏器”，广泛应用于各个领域，为众多电子设备的稳定运行提供了不可或缺的时钟信号。

**移动通信物联网领域：**在手机、平板电脑等移动通信设备中，晶振为无线通信模块（如Wi-Fi、蓝牙、5G等）提供精确的时钟信号，确保数据的稳定传输和设备的高效运行。例如，手机中常用的晶振频率为24MHz，NFC技术使用13.56MHz、27.120MHz等晶振。在手机的CPU中，晶振提供的时钟信号决定了处理器的运行速度，直接影响手机的整体性能和响应速度。

**网络通讯领域：**在路由器、交换机、服务器等网络设备中，晶振发挥着至关重要的作用。它为网络设备提供稳定的时钟信号，确保数据的准确传输和网络的稳定运行。例如，路由器常用的晶振频率有12MHz、16MHz、26MHz、40MHz等，这些不同频率的晶振满足了路由器在不同数据传输速率和功能需求下的稳定运行。

**汽车电子领域：**汽车电子系统中，晶振广泛应用于发动机控制系统、车载导航系统、汽车音响系统、安全气囊系统等。它为这些系统提供精确的时钟信号，保证汽车各部件的协调工作和稳定运行。一辆汽车中应用到的晶振可高达200多颗，不同的晶振频率在系统中有不同的应用和功能。例如，4MHz用于汽车仪表盘、发动机控制模块（ECM）、空调控制等基本控制系统；8MHz用于车载多媒体设备、仪表盘、车载信息娱乐系统；10MHz用于定位系统接收器、车载通信设备等需要较高精度的应用；12MHz用于一些高速通信系统，如汽车自动驾驶系统、车载电脑等。

**安防监控领域：**在摄像头、录像机、报警器等安防设备中，晶振为图像采集、数据传输和存储等功能提供稳定的时钟信号。例如，安防摄像头常用的晶振频率有12MHz、16MHz、24MHz、27MHz、40MHz等，这些频率确保了摄像头能够准确地捕捉图像，并将图像数据稳定地传输和存储。

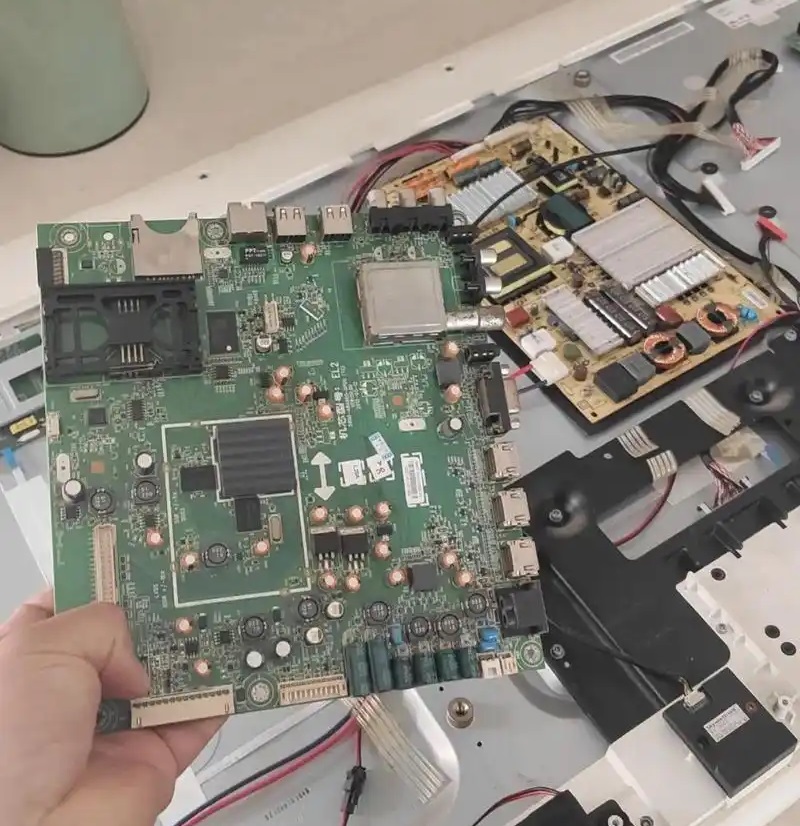

**家电领域：**在电视机、空调、冰箱、洗衣机等家电产品中，晶振为家电的微处理器、遥控器、显示屏等部件提供稳定的时钟信号，保证家电的各项功能正常运行。例如，彩色电视机常用的晶振频率有443MHz（PA制）、3.58MHz（NSC制）和8.86MHz（TDA3560、TDA3565等集成电路用）等；空调常用的晶振频率有32.768KHz、4.000MHz和4.194304MHz等。

如何选择一款合适的晶振

在电子电路设计中，选择合适的晶振至关重要，它直接影响到电子设备的性能、稳定性和可靠性。以下是一些选择晶振时需要考虑的关键因素。

**确定频率范围：**在选择晶振时，首先要明确系统的频率范围需求，确保所选晶振的频率能够满足系统的要求。比如，常见的微控制器时钟频率有8MHz、16MHz、32MHz等，而无线通信模块中的蓝牙通常使用2400MHz左右的晶振。

**考虑精度和稳定性：**晶振的精度和稳定性对于系统的性能至关重要，在选择晶振时，要充分考虑系统对精度和稳定性的要求。例如，在一些对时钟精度要求极高的通信应用中，可能需要选择精度在±1ppm以下的晶振，以确保数据传输的准确性和稳定性。

**考虑工作温度范围：**晶振的工作温度范围应与系统的工作温度范围相匹配，确保晶振在预期的温度范围内能够正常工作。不同类型的晶振其工作温度范围也有所不同，如普通晶振的工作温度范围一般为-40℃至+85℃，而工业级晶振的工作温度范围可能更宽，可达-55℃至+125℃。在一些特殊的应用场景中，如汽车电子、航空航天等，需要选择能够在极端温度条件下稳定工作的晶振。

**选择合适的负载电容：**负载电容是组成振荡电路时的必备条件。在通常的振荡电路中，石英晶体谐振器作为感抗，而振荡电路作为一个容抗被使用。负载电容可以是任意值，但10-30PF会更佳。对该电容的要求较高，习惯用NPO(C0G)材质的电容。负载电容的大小会影响晶振的振荡频率和稳定性，因此在选择晶振时，需要根据晶振的规格书来选择合适的负载电容。

**品牌与供应商选择：**尽量选择知名品牌的晶振及外部器件，这些品牌和供应商通常具备更可靠的品质保证和更长的使用寿命，能够满足更为严格的技术要求和生产标准。同时，选择知名品牌和有信誉的供应商还能确保获得优质的售后服务和技术支持，有助于降低维护成本和减少生产停机时间。

晶振，这个小小的电子元件，却在现代电子世界中发挥着举足轻重的作用。它凭借着稳定的频率输出，为各类电子设备提供了精确的时间基准和时钟信号，确保设备的各个部件能够有条不紊地协同工作。从消费电子到通信设备，从汽车电子到工业控制，晶振无处不在，它就像是电子设备的 “心脏起搏器”，让每一个电子设备都能稳定、高效地运行。
