【道生物联TKB-620开发板试用】开箱

【感谢】
感谢道生物联、电子发烧友开云(中国)官方，给了我这次道生物联TKB-620开发板试用的机会。开发板收到货，跟大家分享一下。

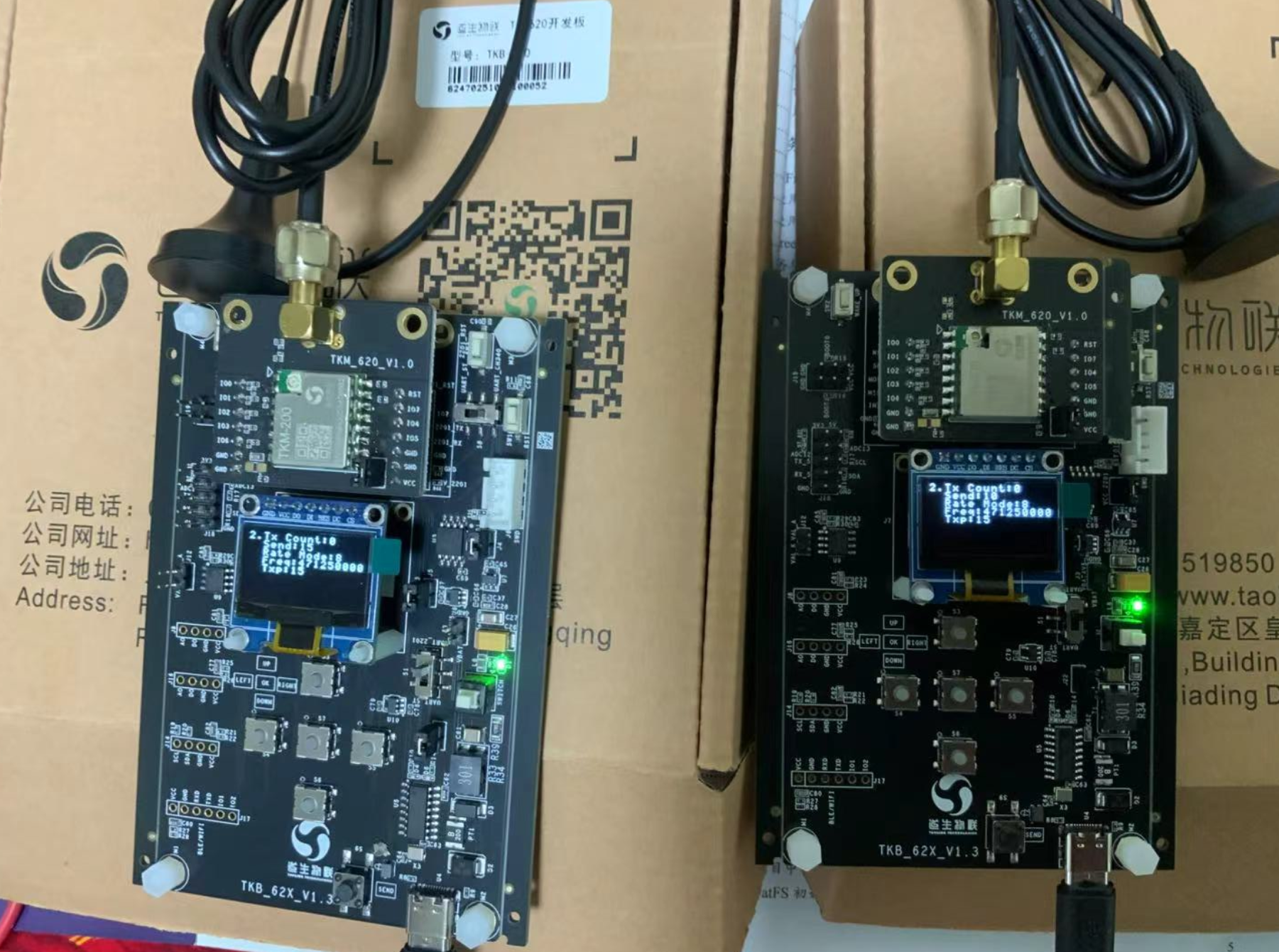

1、收到一对开发板，包装有专门的盒子包装：

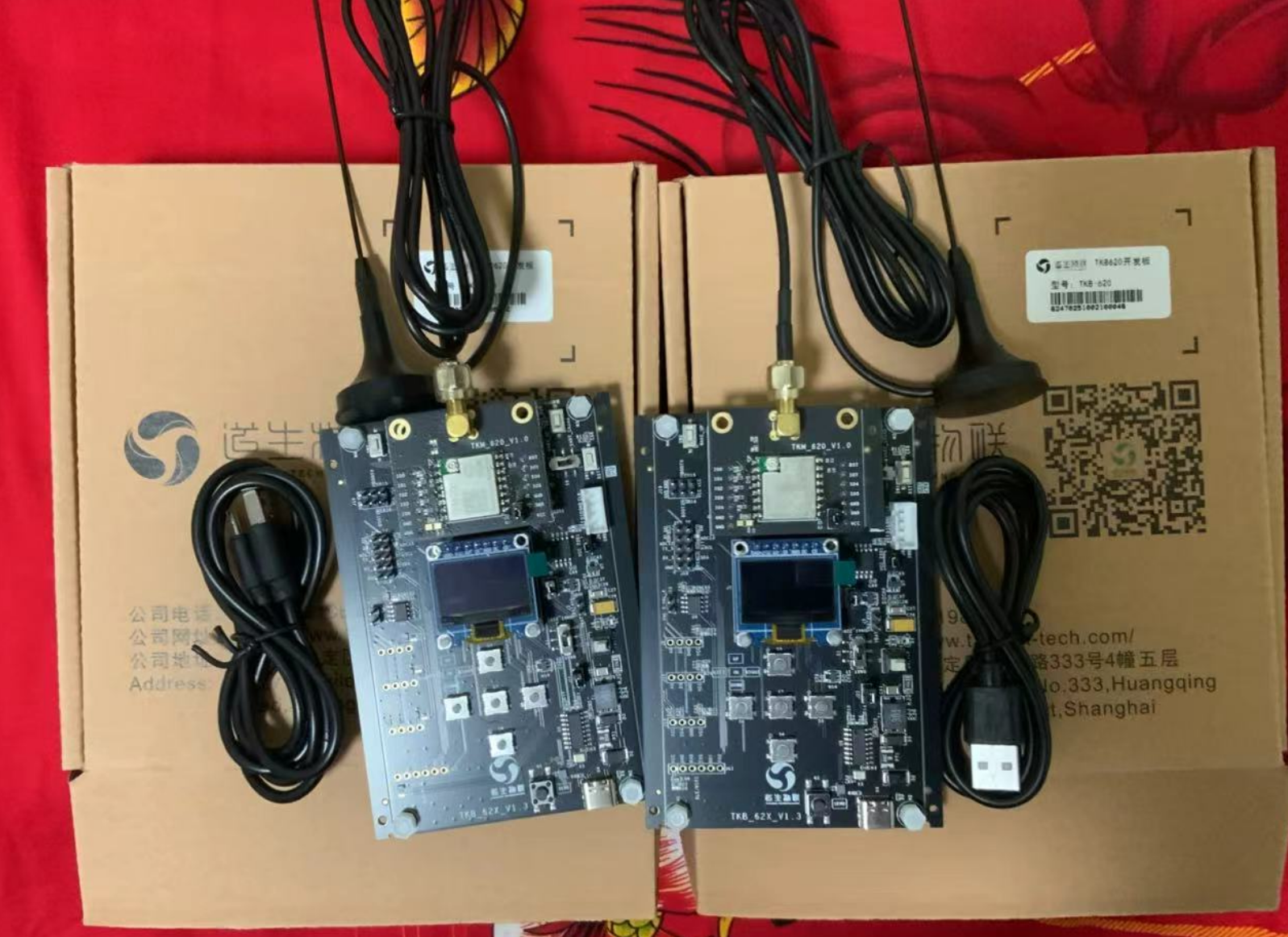

2、每个包装盒里面有开发板、天线、USB数据线。如下图所示：

3、插上开发板上电，按键、菜单都非常好用。

4、道生物联的服务是非常好的，有专门的技术人员跟进。贴心的组建了试用工作群，在群里分享了SDK。
【SDK介绍】

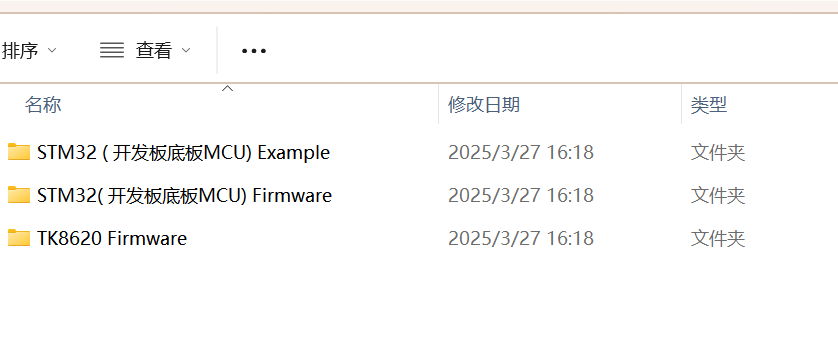

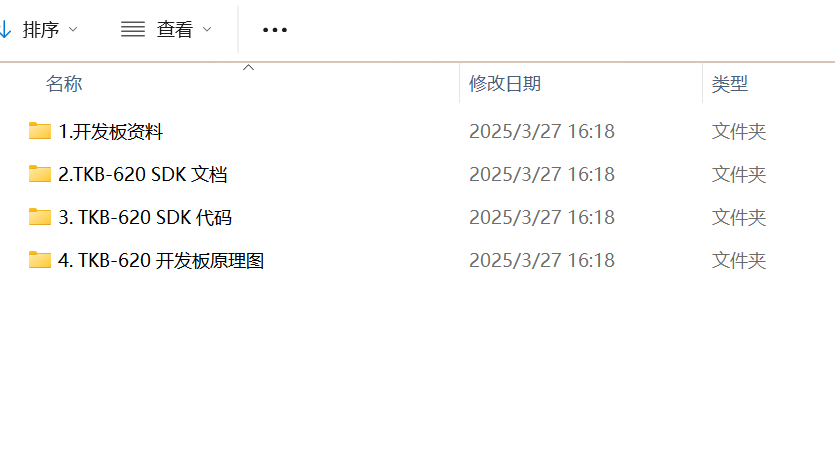

在拿到SDK后，资料非常的齐全，有用户手册、开发板原理图、多个示例程序：

【开发板介绍】
在《TKB-62X开发板说明书》中详细的介绍了开发板，
目录为：
1 概述.................................................................................... 2

2 规格参数.................................................................................. 3

3 产品介绍............................................................................ 4

3.1 硬件框图........................................................................... 4

3.2 电源设计.............................................................. 4

3.2.1 电源树.....................................................

3.3 跳线拨码.......................................................................................... 4

3.4 对外接口....................................................................... 6

3.4.1 USB 接口....................................................................................6

3.4.2 射频接口........................................................................7

3.5 显示屏和键盘................................................................... 7

3.5.1 显示屏...................................................................................... 7

3.5.2 键盘...................................................................................... 8

3.5.3 参数修改方法..........................................................................9

3.5.4 数据发送方法.............................................................................10

3.5.5 无线唤醒方法................................................................................10

4 TKB-620 固件烧录...............................................................11

5 注意事项........................................................................................ 12

6 常见问题................................................................................................ 13

在概述一节中，说明了开发板的主要用途：
TK8620 开发板（型号 TKB-62X）是一款基于 TK8620 终端芯片的开发评估板，给客户

提供了一个快速了解、测试芯片性能的平台。评估板采用子板和母板的结构，子母板之间通

过排针连接，可以兼容 TKM-200，TKM-210，TKM-220 模组。

TKB-62X 可以直接通过 USB 和 AT 指令，进行数据收发和性能测试（测试用途）；也可

以使用 IDE 开发环境和 SDK，进行嵌入式软件评估及开发，缩短产品开发周期（开发用途）。

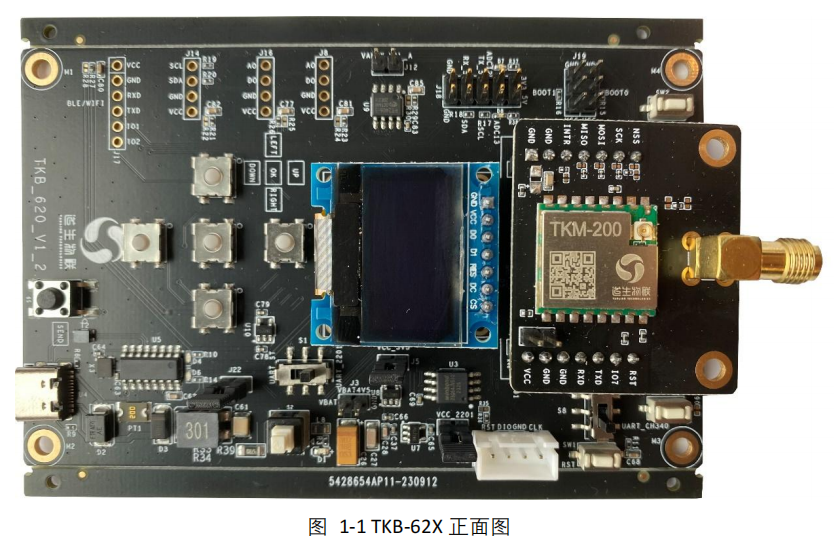

【正面高清图】

【硬件框图】

【元件位图】

1、Type-C 串口，兼顾给 TKB-62X 供电和通信端口 U4

2、模式切换键盘

3、总电源开关，按下接通，弹起断开

4、UART 切换开关。与开关 10 联合使用。

1）拨到 UART_2201 丝印侧：PC 机接通 TKM-2XX 模组

2）拨到 URAT_ST 丝印侧：PC 机接通底板上的 MCU S1连接 TKM-2XX模组

5、外部电池供电接口，推荐使用 3 节 1.5V 碱性电池J3 默认断开

6、串口供电回路短接排针，插跳帽后连通 J5 默认插跳帽

7、模组供电回路短接排针，插跳帽后连通J4 默认插跳帽

8、OLED 显示屏 J7

9、TKB-620 底板 MCU 芯片复位轻触开关 SW1

10、UART 切换开关。与开关 4 联合使用。拨到 UART_ST 丝印侧：MCU 接通 TKM-200 模组，拨到 UART_CH340 丝印侧：PC 接通 TKM-200 模组S8 默认接通CH340

11、TKM-200 模组复位轻触开关 SW3

12、TKM-200 模组子板或 TK8620 芯片子板U43

13、天线 SMA 座，射频信号的输入输出端口A1

14、TKM-200 模组供电输入短接排针，插跳帽后连通，此处串接电流表可测试模组电流 默认插跳帽

在使用说明书中还详细的介绍了开发板如何使用。
【配套软件】
开发板使用了MCU对模组的控制，MCU使用的是STM32F103，并且提供了源代码。源代码中配有详细的注释，让用户可以快速的入门上手模组的功能评价，同时也给移植提供了思路。

【开箱总结】
道生物联的产品质量非常优秀，服务也非常到位。再次感谢！接下来，将分享如何将两板开发板进行联网数据手发。
