VirtualLab Fusion应用：分层介质元件

摘要

分层介质组件用于对均质(各向同性或各向异性)介质的平面层序列进行严格而快速的分析。这种结构在涂层应用中特别有意义。在此用例中，我们将展示如何在VirtualLab Fusion中定义此类结构，并深入了解其功能。

在哪找到元件？

Stratified Media组件可在Components>Single Surface & Coating下找到。

结构的配置

VirtualLab Fusion中的层状介质组件被定义为分隔两个均匀各向同性介质的理想平面，在其上可以以涂层堆栈的形式应用x，y不变的层状结构。

结构的配置

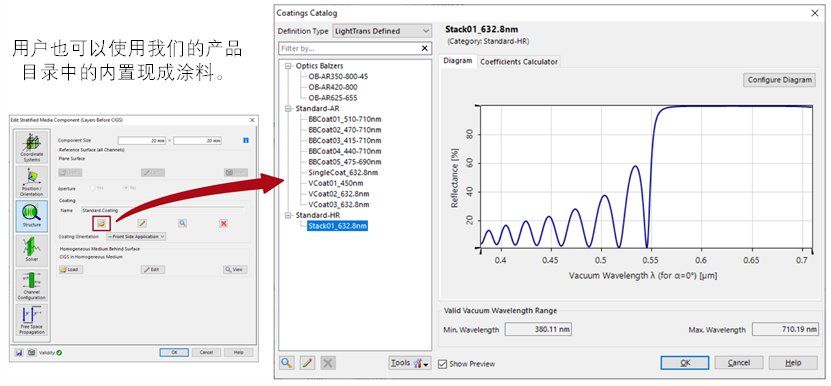

导入涂层

层序列的方向

层结构后侧的介质

层矩阵求解器

分层介质组件使用层矩阵电磁场求解器。该解算器在空间频域(k域)中工作。它由以下内容组成。

1.每一均质层的本征模求解器。

2. 在所有接口上边界条件匹配的S矩阵。

本征模求解器在k域内计算各层均匀介质的场解。S矩阵算法通过递归匹配边界条件来计算整个层系的响应。这是一种以无条件的数值稳定性著称的方法，因为与传统的传递矩阵不同，它避免了计算步骤中的指数增长函数。
